Rohrgitter in Omegaform zur Montage im Rohr, axial drehbar und verriegelbar mittels Anschlag und optionalem Schloss.
Das Rohrgitter wird in Serie und für Nennweiten von DN500 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
| Rohrgitter - Form | Omega |
|---|---|
| Rohrgitter - Montageart | axial drehbar |
| Rohrgitter - Verwendung | Böschungsstück, runder Auslass |
| Rohrgitter - Rohrdetails | (Stahl-) Betonrohr |
| Rohrgitter - Eigenschaften | Montage im Rohr |

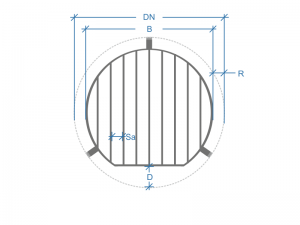

| Nennweite DN | Gitterbreite B | Randabstand R | Sohlfreiraum D | Stabanzahl # | Stababstand Sa | Artikelnr.: Stahl, verzinkt | Artikelnr.: Edelstahl, 1.4301 | Artikelnr.: Edelstahl, 1.4571 |
|---|---|---|---|---|---|---|---|---|
| 300 | - n. a. - | - n. a. - | - n. a. - | |||||
| 400 | - n. a. - | - n. a. - | - n. a. - | |||||
| 500 | 300 | 100 | 120 | 2 | 93 | 050VOA | 050KOA | 050SOA |
| 600 | 400 | 100 | 120 | 3 | 90 | 060VOA | 060KOA | 060SOA |
| 700 | 500 | 100 | 120 | 3 | 115 | 070VOA | 070KOA | 070SOA |
| 800 | 600 | 100 | 120 | 4 | 110 | 080VOA | 080KOA | 080SOA |
| 900 | 700 | 100 | 120 | 5 | 107 | 090VOA | 090KOA | 090SOA |
| 1000 | 800 | 100 | 120 | 6 | 105 | 100VOA | 100KOA | 100SOA |
| 1100 | 900 | 100 | 120 | 7 | 103 | 110VOA | 110KOA | 110SOA |
| 1200 | 1000 | 100 | 120 | 7 | 116 | 120VOA | 120KOA | 120SOA |
| 1300 | 1100 | 100 | 120 | 8 | 111 | 130VOA | 130KOA | 130SOA |
| 1400 | 1200 | 100 | 120 | 9 | 109 | 140VOA | 140KOA | 140SOA |
| 1500 | 1300 | 100 | 120 | 10 | 107 | 150VOA | 150KOA | 150SOA |
Alle Maße in mm.
___ Stück
Rohrgitter in Omegaform aus Stahl (feuerverzinkt), axial drehbar mit Gelenken und Anschlag zum Verriegeln, zur Montage in ein Kanalrohr DN___.
Gitter bestehend aus einem Ring mit waagerechtem Abschluss und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander.
Bauteil unter Schutzgas geschweißt und im Vollbad feuerverzinkt. Befestigungsmittel aus korrosionsbeständigem Edelstahl.
Artikel-Nr.: ___VOA
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
___ Stück
Rohrgitter in Omegaform aus Edelstahl (Werkstoff Nr. 1.4301), axial drehbar mit Gelenken und Anschlag zum Verriegeln, zur Montage in ein Kanalrohr DN___.
Gitter bestehend aus einem Ring mit waagerechtem Abschluss und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander.
Bauteil unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert. Befestigungsmittel aus korrosionsbeständigem Edelstahl.
Artikel-Nr.: ___KOA
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
___ Stück
Rohrgitter in Omegaform aus Edelstahl (Werkstoff Nr. 1.4571), axial drehbar mit Gelenken und Anschlag zum Verriegeln, zur Montage in ein Kanalrohr DN___.
Gitter bestehend aus einem Ring mit waagerechtem Abschluss und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander.
Bauteil unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert. Befestigungsmittel aus säurebeständigem Edelstahl.
Artikel-Nr.: ___SOA
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
Für die Festmontage mittels Laschen werden diese an den Rahmen des Gitters geschweißt. Die Länge der Laschen richtet sich nach Ihrem Bedarf und wird vorab oder nach Ihrer Bestellung geklärt. Die Anzahl der Befestigungslaschen orientiert sich an der Gittergröße und dessen Gewicht. So ergibt sich eine möglichst einfache und dennoch feste Anbringung.
Rohrgitter in Omegaform mit freiem Sohldurchlass zur Montage im Kanalrohr mittels Befestigungswinkeln.
Das Rohrgitter wird in Serie und für Nennweiten von DN500 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Rohrgitter in Omegaform mit freiem Sohldurchlass zur Festmontage an Kanalausläufen mit schrägem Profil (Böschungsstück).
Das Rohrgitter wird in Serie und für Nennweiten von DN300 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Rohrgitter in runder Form zur Befestigung mittels Einklemmen im Kanalrohr.
Das Rohrgitter wird in Serie und für Nennweiten von DN200 bis DN500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Der Rahmen des Gitters besteht in der Regel aus einem Stück geschweißtem Rohr, in das zusätzlich Rundstäbe eingeschweißt werden. Die Wahl in Breite und Stärke richtet sich nach statischen Erfordernissen. Bei Rohrquerschnitten > DN500 wird die Montage mittels Winkeln im Rohr empfohlen.
Rohrgitter in runder Form zur Montage in aufklappbarer Ausführung an Kanalausläufen mit senkrechtem Abschluss.
Das Rohrgitter wird in Serie und für Nennweiten von DN300 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
