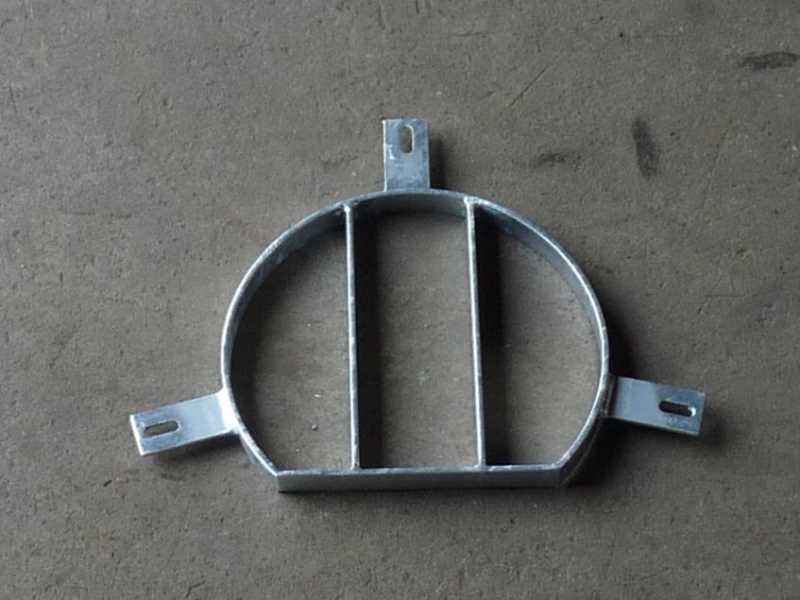

Rohrgitter in Omegaform mit freiem Sohldurchlass zur Montage im Kanalrohr mittels Befestigungswinkeln.
Das Rohrgitter wird in Serie und für Nennweiten von DN500 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
| Rohrgitter - Form | Omega |
|---|---|
| Rohrgitter - Montageart | fest |
| Rohrgitter - Verwendung | runder Auslass |
| Rohrgitter - Rohrdetails | (Stahl-) Betonrohr |
| Rohrgitter - Eigenschaften | freie Sohle, Montage im Rohr |
| Nennweite DN | Gitterbreite B | Randabstand R | Sohlfreiraum D | Stabanzahl # | Stababstand Sa | Artikelnr.: Stahl, verzinkt | Artikelnr.: Edelstahl, 1.4301 | Artikelnr.: Edelstahl, 1.4571 |
|---|---|---|---|---|---|---|---|---|
| 300 | - n. a. - | - n. a. - | - n. a. - | |||||
| 400 | - n. a. - | - n. a. - | - n. a. - | |||||
| 500 | 300 | 100 | 120 | 2 | 93 | 050VOW | 050KOW | 050SOW |
| 600 | 400 | 100 | 120 | 3 | 90 | 060VOW | 060KOW | 060SOW |
| 700 | 500 | 100 | 120 | 3 | 115 | 070VOW | 070KOW | 070SOW |
| 800 | 600 | 100 | 120 | 4 | 110 | 080VOW | 080KOW | 080SOW |
| 900 | 700 | 100 | 120 | 5 | 107 | 090VOW | 090KOW | 090SOW |
| 1000 | 800 | 100 | 120 | 6 | 105 | 100VOW | 100KOW | 100SOW |
| 1100 | 900 | 100 | 120 | 7 | 103 | 110VOW | 110KOW | 110SOW |
| 1200 | 1000 | 100 | 120 | 7 | 116 | 120VOW | 120KOW | 120SOW |
| 1300 | 1100 | 100 | 120 | 8 | 111 | 130VOW | 130KOW | 130SOW |
| 1400 | 1200 | 100 | 120 | 9 | 109 | 140VOW | 140KOW | 140SOW |
| 1500 | 1300 | 100 | 120 | 10 | 107 | 150VOW | 150KOW | 150SOW |
Alle Maße in mm.
___ Stück
Rohrgitter in Omegaform aus Stahl (feuerverzinkt), zur Festmontage im Kanalrohr DN___ mittels separater Befestigungswinkel.
Gitter bestehend aus einem Ring mit waagerechtem Abschluss und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander.
Bauteil unter Schutzgas geschweißt und im Vollbad feuerverzinkt. Befestigungsmittel aus korrosionsbeständigem Edelstahl.
Artikel-Nr.: ___VOW
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
___ Stück
Rohrgitter in Omegaform aus Edelstahl (Werkstoff Nr. 1.4301), zur Festmontage im Kanalrohr DN___ mittels separater Befestigungswinkel.
Gitter bestehend aus einem Ring mit waagerechtem Abschluss und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander.
Bauteil unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert. Befestigungsmittel aus korrosionsbeständigem Edelstahl.
Artikel-Nr.: ___KOW
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
___ Stück
Rohrgitter in Omegaform aus Edelstahl (Werkstoff Nr. 1.4571), zur Festmontage im Kanalrohr DN___ mittels separater Befestigungswinkel.
Gitter bestehend aus einem Ring mit waagerechtem Abschluss und senkrechten Stäben aus Flachstahl, unter max. 120 mm Abstand untereinander.
Bauteil unter Schutzgas geschweißt, im Vollbad gebeizt und passiviert. Befestigungsmittel aus säurebeständigem Edelstahl.
Artikel-Nr.: ___SOW
Hersteller: Stahlbau Kurt Klatetzki GmbH & Co. KG (www.KLAT-System.de)
Am Stadtwald 4, 58739 Wickede (Ruhr), Tel.: 02377 9143-0 Fax: -43
o. glw.
Für die Festmontage mittels Laschen werden diese an den Rahmen des Gitters geschweißt. Die Länge der Laschen richtet sich nach Ihrem Bedarf und wird vorab oder nach Ihrer Bestellung geklärt. Die Anzahl der Befestigungslaschen orientiert sich an der Gittergröße und dessen Gewicht. So ergibt sich eine möglichst einfache und dennoch feste Anbringung.
lorem ipsum
Rohrgitter in runder Form zur Befestigung mittels Einklemmen im Kanalrohr.
Das Rohrgitter wird in Serie und für Nennweiten von DN200 bis DN500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Der Rahmen des Gitters besteht in der Regel aus einem Stück geschweißtem Rohr, in das zusätzlich Rundstäbe eingeschweißt werden. Die Wahl in Breite und Stärke richtet sich nach statischen Erfordernissen. Bei Rohrquerschnitten > DN500 wird die Montage mittels Winkeln im Rohr empfohlen.
Rohrgitter in Omegaform mit freier Sohle zur Montage in klappbarer Form an Kanalausläufen mit schrägem Profil (Böschungsstück).
Das Rohrgitter wird in Serie und für Nennweiten von DN300 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Rohrgitter in runder Form zur Montage in aufklappbarer Ausführung an Kanalausläufen mit senkrechtem Abschluss.
Das Rohrgitter wird in Serie und für Nennweiten von DN300 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
Rohrgitter in Omegaform zur Montage im Rohr, axial drehbar und verriegelbar mittels Anschlag und optionalem Schloss.
Das Rohrgitter wird in Serie und für Nennweiten von DN500 bis DN1500 hergestellt. Als Werkstoff steht verzinkter Stahl, korrosionsbeständiger oder säurebeständiger Edelstahl zur Wahl. (Wst. 1.4301 oder 1.4571)
